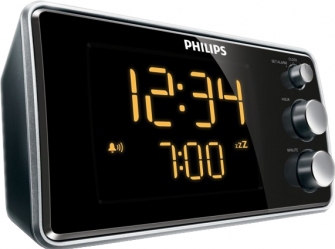

Модификация будильника Philips AJ3551/12

Второй раз пришлось модифицировать технику. Первый раз немного переделал кухонный комбайн Kenwood (включение лампочки только при готовности). В этот раз пришлось добавить ограничитель максимальной громкости в будильник.

Конечно у этого будильника есть регулировка громкости, но действует она только при прослушивании радио, когда пользователь его сам включает. Если же радио включается по будильнику, то его громкость нарастает с нуля до максимальной, причем максимальная громкость не зависит от регулятора.

С одной стороны, это хорошо, так как при засыпании или просто при прослушивании можно поставить громкость радио, которая не влият на громкость будильника. Но с другой стороны, громкость будильника невозможно отрегулировать и иногда она слишком громкая, а в отдельных случаях забивает динамик.

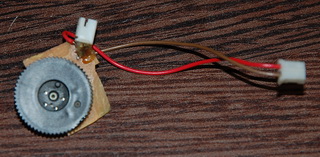

Проблему решает переменный резистор, поставленный на выходе перед динамиком. Этот резистор был взят вместе с частью платы из старенького CD-ROM'а. Нашелся также коннектор, аналогичный тому, с помощью которого динамик подключается к плате будильника. Это позволило ничего не перепаивать в самом будильнике.

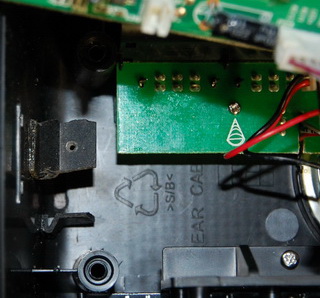

Корпус будильника все же пришлось изменить. Было пропилено отверстие для регулятора, а внутри корпуса приклеен заранее сделанный держатель с отверстием для шурупа.

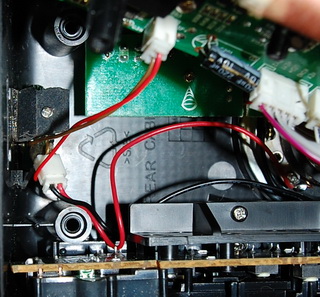

Далее устанвил регулятор, закрепил его шурупом. Коннектор динамика подключил к регулятору, а коннектор регулятора туда, куда был подключен динамик.

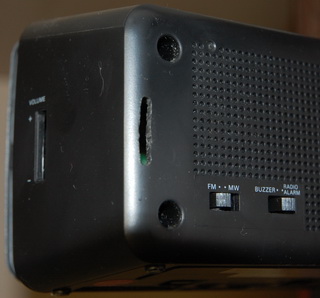

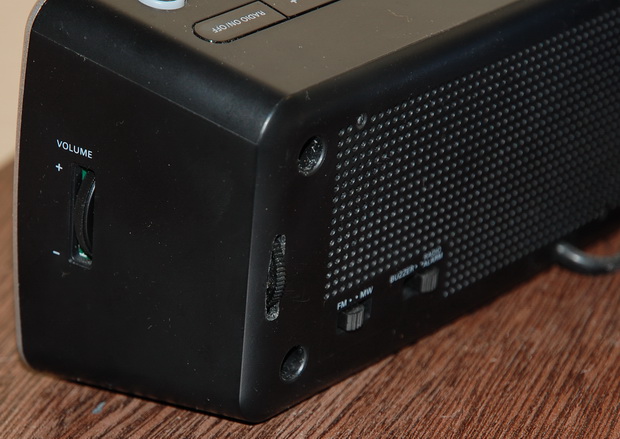

Обратное подключение тоже возможно. Правда останется отверстие, но оно будет находиться на обратной стороне будильника и можно будет его просто заклеить. Сейчас же, по моему мнению, даже не смотря, что это обратная сторона, выглядит очень даже неплохо.
