Данное устройство позволяет использовать ночник как лампочку аварийного отключения электропитания. Причем, при нормальном режиме электропитания, эту же лампочку можно использовать в других схемах. К примеру, выключатель ночника может быть общим с другими лампами.

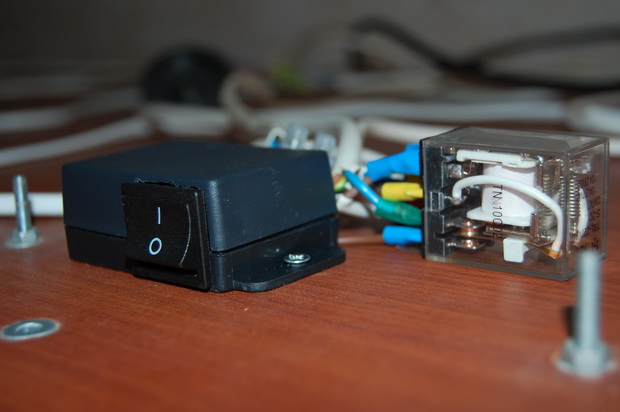

Ядром схемы является реле переключения двух контактов и обмоткой, расчитанных на переменное напряжение 220 вольт.

К контактам переключения подключается лампочка.

На обмотку реле подается внешнее электропитание. Оно же через выключатель ночника подается на нормально разомкнутые контакты. К нормально замкнутым контактам подключается источник бесперебойного питания.

Выключатель устройства одновременно отключает питание на обмотке и устройство вместе с лампочкой от источника бесперебойного питания.

При нормальном электропитании нормально разомкнутые контакты соединяются и питание лампочки происходит от внешнего электропитания и управляется выключателем ночника.

При пропадании электропитания соединятся нормально замкнутые контакты и лампочка загорается, питаясь от источника бесперебойного питания.
